VISIO (Cara membuat Diagram alir)

Flowchart atau dalam bahasa Indonesianya disebut dengan bagan alur biasanya  di gunakan untuk menggambarkan tahap-tahap penyelesaian masalah beserta aliran data dengan simbol-simbol tertentu. Flowchart dapat di bedakan menjadi tiga kategori, flow chart dokumen, flowchart program, dan flowchart sistem. Nah, kali ini saya akan membuat sebuah tutorial bagaimana cara membuat Flowchart Sistem dengan bantuan Microsoft Office Visio 2007.
Sebelum menggambar Flowchart terlebih dahulu kita harus mengetahui simbol-simbol flowchart itu sendiri. Nah ini adalah gambar  beberapa simbol flowchart yang biasa digunakan.

Oke, mari  lanjutkan tutorial ini dengan pembahasan mengenai pembuatan flowchart dengan Ms. Visio 2007. Flowchart yang ingin di gambarkan dalam tutorial ini adalah flowchart sistem penjualan kantin. Berikut langkah2 pembuatan flowchart :
1.    Buka   File > New > Flowchart > Cross Functional FLowchart

2.  Setelah memilih Cross Functional ,akan muncul kotak dialog Flowchart. Kita bisa menentukan band orientation apakah berbentuk vertikal atau horizontal .
Selain itu kita bisa menentukan jumlah band  yang akan di gunakan.

3. Langkah selanjutnya adalah membuat judul Flowchart dengan cara klik ganda pada  tag <Processs Name>

4.  Selanjutnya beri nama pada setiap kolom <function>, seperti pada pembuatan judul.
5. Langkah terakhir adalah meletakkan simbol-simbol flowchart ke dalam kolom yang telah dibuat.
Simbol-simbol flowchart yang ingin digunakan dapat di ambil di  Shape menu yang berada di  panel sebelah kiri.

apabila ada simbol yang tidak ada di dalam panel shape menu ,kita bisa menambahkan melalui standard toolbar dan klik icon

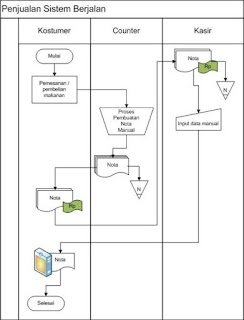

6. Setelah jadi hasil akhirnya akan seperti ini.
